平衡閥

平衡閥是一種特殊功能的閥門，閥門本身無特殊之處，只在于使用功能和場所有區別。 在某些行業中，由于介質（各類可流動的物質）在管道或容器的各個部分存在較大的壓力差或流量差，為減小或平衡該差值，在相應的管道或容器之間安設閥門，用以調節兩側壓力的相對平衡，或通過分流的方法達到流量的平衡，該閥門就叫平衡閥。

主要原理

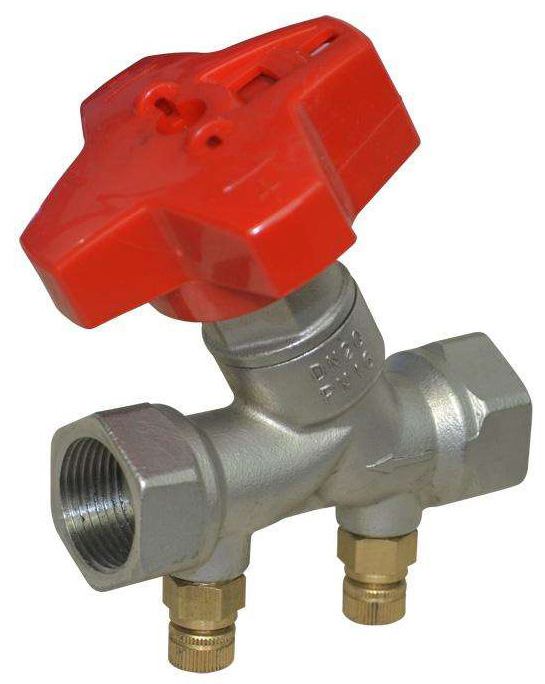

平衡閥是一種具有數字鎖定特殊功能的調節型閥門，

采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約能源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。

平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。

在管道系統中安裝平衡閥，通過對其的調節來改變系統管道特性阻力數比值，達到與設計要求一致。系統調試合格后，不存在靜態水力失衡問題。

調試合格的系統如處于部分負荷運行狀態，在總流量減少時由平衡閥所調節的各分支管道會自動同比減少流量，但各分支管道所設定的流量比值不變。

實際應用

當系統的運行調節采用集中量調節（比如水泵的變速調節等）時，不能采用平衡閥和自力式壓差平衡閥。因?yàn)檫@種調節是通過改變水量實現的，因而調節時改變了系統的水力工況，所以若采用平衡閥，勢必造成有的閥能正常工作，但系統流量過大（超過此時的熱負荷所對應的流量），有的閥全開仍達不到流量要求，有的閥因兩端壓差達不到啟動壓差而不能正常工作，即出現流量分配的混亂。顯然，由于平衡閥的存在而造成了系統集中調節不能實現。這時若采用手動調節閥，則系統總流量增減時，各支路、各用戶的流量可以同比例增減，即系統的集中調節可以傳達至每一個末端裝置。

當系統的運行調節為質調節時，可以采用平衡閥和自力式壓差平衡閥，因?yàn)檫@種調節方式只改變供水溫度，而與系統的水力工況無關，即在不改變系統的水力工況的情況下，把調節傳達到每個用戶和設備。采用平衡閥，可以吸收網路的壓力波動，維持被控負載的流量恒定。采用平衡閥可以吸收網路的壓力波動，以及克服內擾（被控環路內部的阻力變化），以維持施加于被控環路上壓差恒定。

當系統采用分階段改變流量的質調節時，雖然每個階段流量不變。但若采用平衡閥，每個流量階段要對控制流量或控制壓差進行設定，給運行管理帶來很大不便，所以不宜采用。
