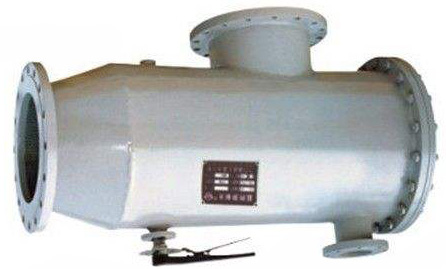

GPG-L直角式自動排污過濾

產品介紹

GPG-L直角式自動排污過濾器是一種先進、高效且易操作的全自動過濾裝置，具有反向沖洗、排除雜質的功能。它是一種能使用低質水進行工業冷卻的過濾器，也可用于其它工藝過程的過濾，能夠定期沖洗排除雜質，一般安裝在換熱器或其它執行結構的前面。

工作原理

GPG-L直角式自動排污過濾器芯采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進穣盤內并從排污閥排出。特殊設計的濾網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r器設定時間結束，整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化運作。

產品特點

1、采用專利技術的內部機械結構，實現了真正意義上的高壓反沖洗功能，可輕松徹底地清除濾網截留的雜質，清洗無死角，通量無衰減，保障了過濾效率。
    2、采用304、316L不銹鋼楔形濾網，強度大、精度高、耐腐蝕，最高過濾精度可達25微米。
    3、易損件少，無耗材，運行維護費用低，操作管理簡單。
    4、結構設計緊湊合理，占地面積小，安裝移動靈活方便。
    5、控制系統反應靈敏，運行精確，可根據不同水源和過濾精度靈活調整反沖洗壓差時間和時間設定值。
    6、在反沖洗過程中，各個（組）濾網依次進行反沖洗操作，確保濾網安全、高效清洗，而其他濾網不受影響，繼續過濾。
    7、采用氣動排污閥，反沖洗歷時短，反沖洗耗水量少，環保經濟。
    8、設備電器系統采用集成控制模式，可以實現遠程控制。
    9、設備通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。

應用范圍

GPG-L直角式自動排污過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水等領域，諸如工業廢水、循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統等。

規格參數

過濾器選型原則

    1、進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
    2、公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
    3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

    4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
    5、阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。
