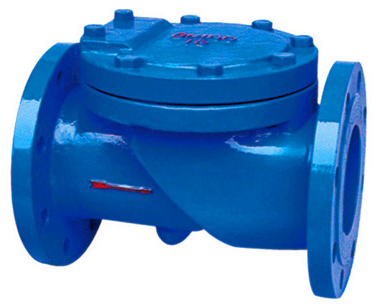

橡膠瓣止回閥
產品概述
橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。該閥主要適用于給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。
技術參數
| 型號 | 公稱壓力 | 殼體試驗壓力 | 密封試驗壓力 | 適用介質 | 工作溫度 |
| SFCV-10 | 1.0Mpa | 1.5Mpa | 1.1Mpa | 水及弱腐蝕性流體 | 0~80℃ |
| SFCV-16 | 1.6Mpa | 2.4Mpa | 1.76Mpa |
零件材料
| 零件名稱 | 閥 體 | 閥蓋 | 閥瓣 |
| 材料 | 灰鑄鐵/球墨鑄鐵 | 灰鑄鐵/球墨鑄鐵 | 鋼材+強化尼龍布 |
| DN (mm) | 連接尺寸（mm）1.0MPa | 連接尺寸（mm）1.6MPa | ||||||||
| L | D | K | b | z-φd | L | D | K | b | z-φd | |
| 40 | 112 | 145 | 110 | 18 | 4-18 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 | 120 | 160 | 125 | 20 | 4-18 |
| 65 | 130 | 180 | 145 | 20 | 4-18 | 130 | 180 | 145 | 20 | 4-18 |
| 80 | 150 | 195 | 160 | 22 | 8-18 | 150 | 195 | 160 | 22 | 8-18 |
| 100 | 165 | 215 | 180 | 24 | 8-18 | 165 | 215 | 180 | 24 | 8-18 |
| 125 | 190 | 245 | 210 | 26 | 8-18 | 190 | 245 | 210 | 26 | 8-18 |
| 150 | 210 | 280 | 240 | 26 | 8-22 | 210 | 280 | 240 | 26 | 8-22 |
| 200 | 255 | 335 | 295 | 28 | 8-22 | 255 | 335 | 295 | 30 | 12-22 |
| 250 | 310 | 390 | 350 | 28 | 12-22 | 310 | 405 | 355 | 32 | 12-26 |
| 300 | 320 | 440 | 400 | 28 | 12-22 | 320 | 460 | 410 | 32 | 12-26 |
| 350 | 380 | 500 | 460 | 30 | 16-22 | 380 | 520 | 470 | 36 | 16-26 |
| 400 | 405 | 565 | 515 | 32 | 16-26 | 405 | 580 | 525 | 38 | 16-30 |
| 450 | 430 | 615 | 565 | 32 | 20-26 | 430 | 640 | 585 | 40 | 20-30 |
| 500 | 450 | 670 | 620 | 34 | 20-26 | 450 | 715 | 650 | 42 | 20-33 |
| 600 | 510 | 780 | 725 | 36 | 20-30 | 510 | 840 | 770 | 48 | 20-36 |
