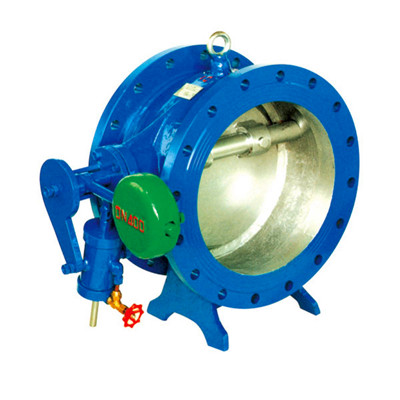

蝶式緩沖止回閥
產品概述
蝶式緩沖止回閥用于工業供排水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、流體阻力小、運行平穩、密封可靠、耐沖刷、耐磨損、緩沖性能好等特點。
零件材料
| 零件名稱 | 閥體 | 蝶板 | 密封圈 | 閥桿 | 填料 |
| 材料 | 灰鑄鐵、碳鋼 | 灰鑄鐵、鑄鋼 球墨鑄鐵 | 丁腈耐油橡膠 氯丁橡膠 | 不銹鋼 | 聚四氯乙烯 |
技術參數
| 公稱壓力 PN(MPa) | 試驗壓力Ps(MPa) | 最高工作 壓力(MPa) | 工作溫度 | 適用介質 | |
| 殼體 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 1.0 | ≤80℃根據 用戶要求可 達200℃ | 水、弱腐 蝕性介質 |
| 1.6 | 1.76 | 1.76 | 1.6 | ||
| 2.5 | 2.5 | 2.75 | 2.5 | ||
連接尺寸
| 公稱通徑 DN(mm) | 連接尺寸（mm） | 公稱通徑 DN(mm) | 連接尺寸（mm） | ||||||
| L | H | B1 | B2 | L | H | B1 | B2 | ||
| 200 | 230 | 550 | 540 | 600 | 600 | 390 | 1070 | 1090 | 1250 |
| 250 | 250 | 630 | 600 | 700 | 700 | 430 | 1220 | 1200 | 1360 |
| 300 | 270 | 690 | 650 | 740 | 800 | 470 | 1320 | 1320 | 1480 |
| 350 | 290 | 780 | 710 | 800 | 900 | 510 | 1430 | 1420 | 1580 |
| 400 | 310 | 860 | 770 | 870 | 1000 | 550 | 1550 | 1550 | 1700 |
| 450 | 330 | 910 | 830 | 920 | 1200 | 630 | 1800 | 1780 | 1950 |
| 500 | 350 | 980 | 900 | 1000 | 1400 | 710 | 1980 | 2000 | 2175 |
